线缆绝缘系统评估方法论：多参数协同与全生命周期动态追踪

在传统的线缆绝缘检测中，人们常陷入“一票否决制”的误区——只要击穿电压达标，便认为绝缘性能合格；或者仅凭单一介损数据，就判定材料优劣。然而，实际运行经验表明，击穿电压合格的线缆，在长期运行的十年后仍可能因空间电荷积聚而突然失效；常温下介损达标的新材料，在高温高负荷下也可能提前崩溃。

绝缘失效从来不是单一因素瞬间导致的结果，而是一个由微观电荷积聚、输运特性恶化、宏观能量耗散加剧，最终走向击穿的系统性演化过程。要打破“盲人摸象”的检测困境，需要建立一套空间电荷、电阻率、介损、击穿及长期老化多维协同的评估体系。

一套空间电荷、电阻率、介损、击穿及长期老化多维协同的评估体系

一、 绝缘劣化的底层逻辑：从微观到宏观的因果链

要理解为什么这四个参数进行联动测试，首先需要梳理绝缘劣化的底层物理链条：

诱因（空间电荷积聚）：在直流或复合电场下，载流子被注入绝缘材料内部，被深浅不一的陷阱捕获，形成空间电荷。这些电荷的积聚会使内部电场发生严重畸变，局部场强甚至可达平均场强的2至3倍，成为绝缘劣化的“隐形推手”。

内因（电荷输运特性）：电导率（电阻率的倒数）决定了电荷迁移的难易。以交联聚乙烯（XLPE）为例，其本征电阻率很高，导致载流子在电场下注入后难以被有效抽出，容易在材料内部积聚。值得注意的是，电导率升高虽会促进载流子注入，但也可能加速电荷消散，关键在于注入与抽出的速率是否匹配。此外，运行中的温度梯度（导体发热导致内外温差）会进一步加剧载流子迁移和局部介电常数升高，导致低温侧电场畸变加剧。

表象（介损与极化）：空间电荷在界面或缺陷处的积聚会引发界面极化（空间电荷极化）。由于该极化时间常数较大，在低频区会直观表现为介质损耗和介电常数的升高。当绝缘受潮或出现水树老化时，介损值会异常敏感地攀升。

结局（击穿失效）：当上述微观电荷积聚、电场畸变与宏观能量损耗累积到临界点，材料的击穿强度将断崖式下降，最终导致绝缘失效。

如果只测击穿，得到的仅是失效的“结果”，缺失了劣化的“过程”；如果只测介损，仅能获知当前宏观状态，难以预测未来趋势。只有将空间电荷（微观探针）、电导率（输运特性）、介损（宏观体征）与击穿（安全底线）统筹分析，才能实现从劣化起源到失效终点的全景式追踪。

二、 多维度诊断体系的重要装备与技术

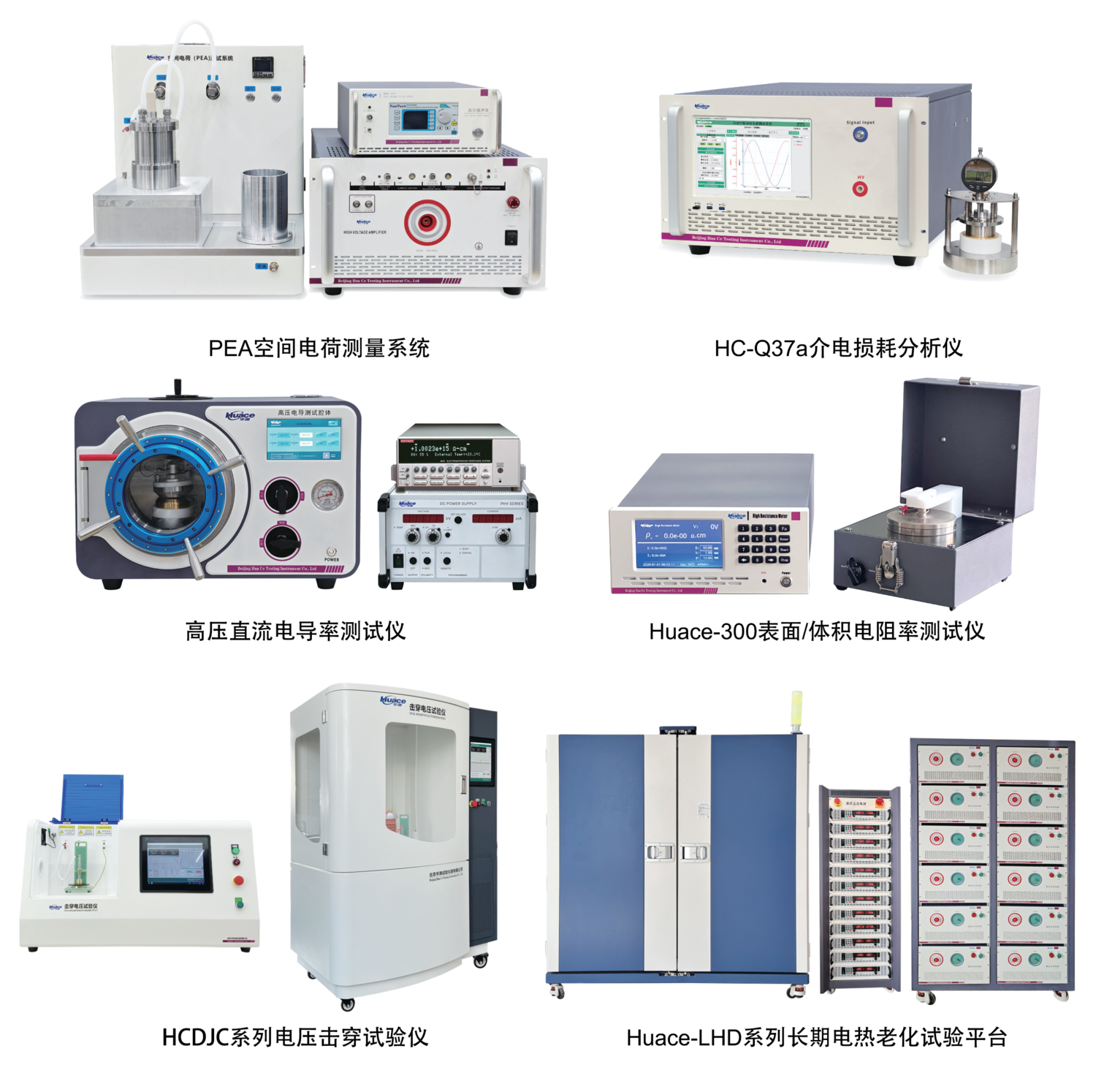

针对上述评估逻辑，北京华测仪器构建了覆盖绝缘全生命周期的检测矩阵，通过硬核技术指标直击各类绝缘隐患。

1. 微观探针：空间电荷的有效捕获

核心装备：PEA脉冲电声空间电荷测量系统

技术破局：为了在环境异常工况下捕捉纳米级的电荷动态，该系统采用抗高温共聚物压电传感器，将适用温度上限拓展至110℃。其纵向空间分辨率突破至10μm以内，测量灵敏度高达0.2μC/m³。配合高达±20kV可编程直流高压源和纳秒级脉冲（5ns~200ns），以及1GHz带宽的信号采集单元，结合温度校正模型，解决了高温下声波传播偏移与信号衰减的行业痛点，能有效刻画多层介质界面电荷的动态分布。

2. 物质本征：宽量程电阻率与微电流测试

核心装备：Huace-300表面/体积电阻率测试仪、Huace-500HV高压直流电导率测试仪

技术破局：针对高阻材料（高达10^18Ω）测试难题，Huace-300提供了1×10^5Ω~1×10^18Ω的宽测量范围，基本准确度达3%。而Huace-500HV则采用高频PWM脉冲调制与微弱信号采集技术，将泄漏电流测试下限拉低至10fA级别，输出高达12kV。两者结合，解决了XLPE等高电阻率材料因载流子难以抽出而导致的电荷积聚风险评估难题。

3. 宏观体征：强场下的微介损辨析

核心装备：HC-Q37a介损耗分析仪、FDS-2000强场介电分析仪

技术破局：常规低压介损测试无法复现线缆运行的千伏级电场环境，微弱的介损变化极易被噪声淹没。HC-Q37a与FDS-2000采用高压功率放大器及锁相放大器原理，将耗散因数测量分辨率推至1×10⁻⁷，电容测量精度达±0.02%。在高达2000V测试电压和1mHz~10kHz宽频覆盖下，设备能敏锐捕捉绝缘材料在强电场下的微弱能量损耗，从而在研发阶段区分配方差异，在运维阶段有效预警受潮与水树老化隐患。

4. 安全底线：击穿边界测定

核心装备：HDCJ系列电压击穿试验仪

技术破局：提供20kV至200kV多规格高压输出，交直流双模切换。采用SPWM电子升压技术，升压速率100V/s~5000V/s平滑可调。搭载多级循环采集与低通滤波技术，击穿判定精度≤1.5%，可有效捕捉击穿瞬间。在安全防护上，集成了过压、过流、短路、漏电多重保护及双系统互锁屏障，并可选配RT~220℃油浴温控系统，模拟严苛高温工况下的绝缘表现。

三、 时间维度升华：从静态数据到动态寿命预测

以上四项测试，捕捉的均是某一时刻的绝缘“快照”。但线缆运行承受的是电热复合应力，真正的评估需引入时间维度。

Huace-LHD系列长期电热老化试验平台是打通静态评估到动态预测的关键枢纽。该平台支持60天不间断连续试验，标准配置8路独立测试通道，支持电压、温度、时长的独立控制。其温度区间覆盖-40℃至150℃，波动率控制在±0.5℃以内，均匀度不超过2.0℃，湿度调控范围10%~98%RH。通过同步采集pA级微弱电流，实时记录绝缘电阻随温湿和时长的劣化规律。

通过加速老化试验，技术人员可以在较短时间内复现线缆长期运行的老化过程。结合定期取样的空间电荷、介损和击穿强度测试，可绘制出完整的劣化曲线。研究表明，基于PEA法测试老化线缆的空间电荷分布，以及使用介损评估寿命，其结果均与断裂伸长率法长期一致性很高。这为将运行中的介损上升或电荷积聚数据转化为剩余寿命估算，提供了坚实的实证依据。

结语

从材料研发、成品质检到运行运维，线缆绝缘检测是一项复杂的系统工程。空间电荷看积聚状态，电导率看电荷迁移难易，介损看能量损耗水平，击穿划定安全边界，长期电热老化则将这些静态参数转化为动态趋势。

北京华测仪器有限公司不仅提供覆盖绝缘检测全环节的独立设备，还具备实验室整体承建能力，致力于为高校、科研院所、质检机构及制造企业打造一站式材料电学与电气绝缘性能实验室解决方案。
