告别“常温击穿”盲区：为什么你的绝缘材料测试需要多物理场？

发布时间：2026-10-20 点击次数：19

在绝缘材料的研发与质量管控中，常温击穿测试是基础且成熟的手段。然而，随着新能源、特高压直流及航空航天等领域的快速发展，绝缘材料面临的实际工况变得极其复杂。仅依靠常温条件下的击穿数据，已难以准确有效评估材料在真实环境下的可靠性。

一、为什么常温击穿测试“不够用了”？

在实际应用中，绝缘失效往往不是单一电压作用的结果，而是电场、温度、环境气氛、老化时间等多因素耦合作用下的系统性失效。

热应力挑战：电机绕组、变压器绝缘纸等长期处于高温运行状态。常温下击穿电压正常，高温下却出现断崖式下降，热应力与电场的耦合机制在常规测试中难以暴露。

环境应力挑战：储能隔板、高压直流电缆等工作在真空、气压或湿热环境中。这些环境因素会直接改变局部放电的起始电压和击穿路径。

非工频电场挑战：新能源电机承受高频PWM方波电压，高压直流系统承受直流电场。仅测试工频交流，无法覆盖高频下的局部放电激化效应和直流下的空间电荷积聚效应。

当应用场景涉及上述复合应力时，多物理场测试便成为了获取可靠性结论的必经之路。

多物理场测试并非简单地将样品“先高温处理，再拿出来测击穿”，而是要求同一试样在同一工装内，同时或先后承受电、热、环境的复合应力，并进行原位击穿判定。

例如：

在真空热老化环境中，原位开展高压交直流击穿测试；

在220℃油浴环境中直接施加可调升压速率，观察击穿电压随温度变化的趋势。

这种测试逻辑，能为绝缘材料选型和寿命评估提供最贴近实际工况的数据支撑。

针对上述严苛测试需求，华测仪器推出了HCDJC系列多物理场电场击穿试验仪，通过高度集成的功能配置，实现“电-热-环境”应力的精准闭环控制。

1. 宽域电应力模拟

高压输出：覆盖 20kV 至 200kV 宽量程，另提供 5kV 低压型号。

交直流双模式：支持交流与直流测试，满足不同电场类型需求。

智能升压控制：升压速率在 100V/s 至 5000V/s 区间可调，支持匀速升压、阶梯升压和耐压保持。通过参数配置，可有效规避升压过快导致的数据偏高，或升压过慢引发的热积累效应。

2. 有效热应力控制

可选配油浴温控系统，试验温度拓展至 RT~220℃，控温精度高达 ±2℃。

该温域很好的覆盖电机绕组、变压器绝缘纸、电缆交联料等主流应用场景的高温工作上限。

3. 复杂环境应力模拟

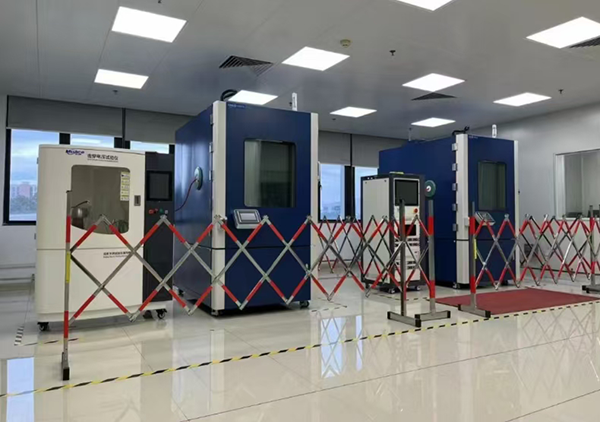

搭配真空老化罐，可模拟真空至 0.8MPa 的气压环境及多气氛条件。

采用抽屉式样品工装设计，支持先老化后原位击穿。

真空老化罐配置 10个独立测试通道，单罐容量可容纳 30个试样，极大提升了批量筛选和对比试验的效率。

4. 击穿瞬间的有效数据采集

击穿往往发生在毫秒之间。HCDJC系列采用多级循环电压采集技术，配合低通滤波电流监测，将电压和电流精度控制在 1.5%以内。在击穿发生瞬间，系统能同步采集电压跌落和电流突增信号，确保介电强度计算中的采集偏差与厚度测量误差降至最低，为数据可信度奠定坚实基础。

(注：该系列设备已通过CE认证，证书编号FQC2548305，有效期至2030年11月，涵盖5kV至200kV全系列型号，符合EN 61010-1、EN IEC 61326-1等国际标准。)


新能源汽车：驱动电机绝缘材料在高温条件下的工频/直流击穿特性评估。

高压电缆与变压器：直流电缆绝缘料的真空热老化后原位交直流击穿测试；变压器油纸绝缘在高温油浴下的击穿电压与老化趋势分析。

前沿材料研究：改性硅胶、环氧纳米复合材料、硅橡胶等绝缘性能表征。

基础材料检验：绝缘漆、树脂、薄膜、层压板、云母制品等在交直流条件下的击穿强度测试。
