仪器校准、组件测试、波束控制 —— 一款模块化脉冲源的多元应用

在现代电子测试与设备装备领域，对脉冲电压源的性能要求日益提升。为满足严苛的测试需求，华测仪器推出Huace-1001系列可调脉冲电压源。该模块以高速响应、高电压输出、高重复频率为优势，广泛应用于仪器校准、组件测试、波束控制、PMT与MCP门控等领域，助力用户实现更有效、更高效的测试与控制。

高速响应，10纳秒内跃升

Huace-1001系列能够在不到10纳秒的上升时间内，将50Ω电阻负载从0V驱动至950V，实现快速的电压跃变。其脉冲宽度可在55纳秒至10,000纳秒范围内灵活调节，重复频率高达1MHz（脉冲串模式下可达5MHz），为高速动态测试提供了强大支持。

双极性可选，灵活适配

为满足不同应用场景，Huace-1001系列提供两种型号：

Huace-1001-P：输出正电压脉冲，需外接正高压电源；

Huace-1001-N：输出负电压脉冲，需外接负高压电源。

用户可根据被测设备或系统的极性要求，灵活选择合适型号，确保系统兼容性与测试准确性。

有效控制，稳定可靠

模块的脉冲宽度与频率由外部触发源控制，具备很高的同步精度。其输出电压范围覆盖0V至950V，并具备优秀的输出稳定性。关键性能指标如下：

上升时间：≤8 ns（200V至950V），≤10 ns（50V至199V）；

下降时间：≤50 ns（450V至950V），满足高边沿要求应用；

电压过冲：在全电压范围内严格控制在10%～17% 之间，保障被测设备安全；

输出功率：高达208W，满足高能脉冲应用需求。

结构紧凑，易于集成

Huace-1001系列采用模块化、智能化、绿色化设计理念，体积小巧（65mm × 204mm × 100mm），重量仅为0.5kg，便于集成至各类测试系统中。前面板配备SMB触发输入接口与AC/DC适配器接口，后面板设有MHV高压输入与脉冲输出接口，布局清晰，连接便捷。

宽温工作，适应复杂环境

模块支持15℃至40℃工作温度范围，适配器支持100VAC至240VAC宽压输入，适应众多供电环境，确保在各类实验室与工业现场稳定运行。

典型应用场景

仪器校准：提供高速脉冲输出，适用于示波器、探头等设备的性能验证；

组件测试：用于半导体器件、光电器件、MEMS等元件的动态响应测试；

波束控制与门控应用：在PMT、MCP等探测器中实现门控控制；

科研与实验：满足物理、光电、材料等前沿科研领域对高速高压脉冲的严苛需求。

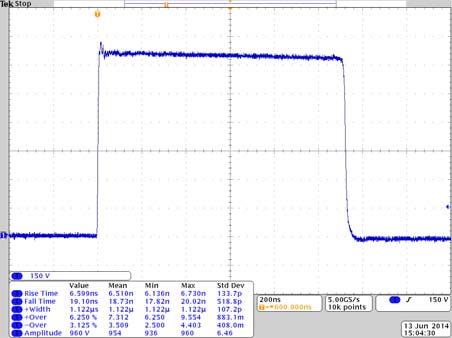

960V正输出脉冲,接入500负载

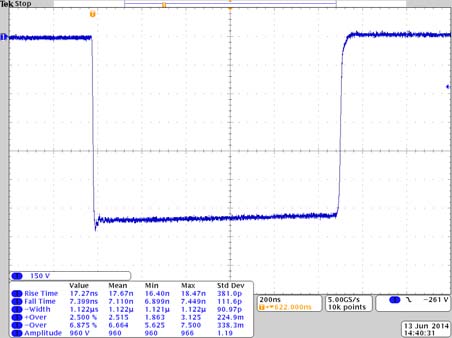

960V负向输出脉冲，接入500负载

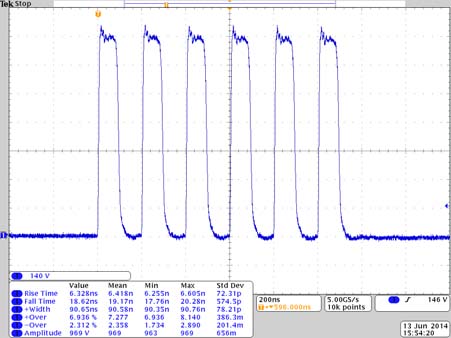

969V正输出5MHz突发脉冲至50Q负载。负模型具有相同的突发脉冲能力。
