从飞安级泄漏电流到千伏级高压输出：高压直流电导测试系统如何破解绝缘材料检测三大难题

在高压电力电缆、变压器、绝缘子等设备中，绝缘材料的电导特性与极化行为直接决定了电力装备的安全性与使用寿命。直流电导率、稳态泄漏电流是评判XLPE等绝缘材料受潮、老化程度的关键指标。然而，绝缘材料直流电导检测长期面临三大行业痛点：飞安级微弱漏电流难以准确捕捉、高压输出波动易导致试样提前击穿、长时稳压试验人工成本高昂。高压直流电导测试系统的问世，正是为了逐一攻克这些技术难关。

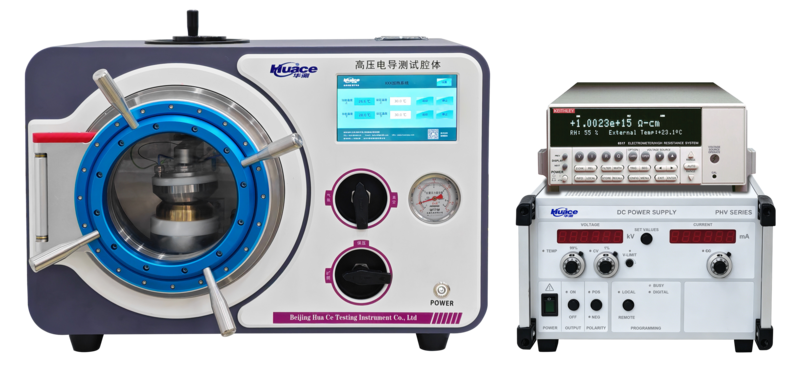

高压直流电导率测试仪

痛点一：飞安级泄漏电流，如何测准？

XLPE等高压绝缘介质属于高阻材料，在高压直流电场下的泄漏电流仅为fA（10⁻¹⁵A）级别。普通测试设备缺乏多级滤波与精度高的采集单元，电网谐波、环境杂散电磁干扰极易造成电流信号漂移失真，无法区分极化电流与稳态电导电流。

高压直流电导测试系统搭载fA级微弱信号采集模块，泄漏电流检测范围覆盖10fA～20mA，测量精度≤±1.0% FS，可测量高达10¹⁶Ω的绝缘电阻，输入阻抗达200TΩ。配合多级硬件滤波与软件温度补偿算法，有效滤除环境干扰，有效分离瞬时吸收极化电流与稳态电导电流，稳定提取材料的直流电导率参数。系统同步采集试样温度，测温范围覆盖-180℃～200℃，自动修正温度对电导数值的影响，实现高低温耦合下的精准绝缘性能评价。

痛点二：高压输出波动，如何避免试样提前击穿？

常规升压设备电压纹波大、升压冲击明显，突变电场会破坏绝缘材料内部的原始电荷分布，测试数据无法反映材料真实的稳态电导特性。设备高压发生单元采用大功率IGBT器件与高频倍压整流技术，集成闭环电压反馈控制系统，输出0～12kV直流电压（支持更高电压等级定制），支持正负极性切换、零压启动与无级调压。电压稳定精度≤±0.01%，纹波系数≤0.5%。升压过程平缓无冲击，无瞬时电压冲击，可按照电缆实际运行场强设定测试电压，准确模拟长期直流极化工况，确保电导测试条件贴合工程实际。

痛点三：长时稳压试验，如何降低人工成本？

直流电导测试需要长时间稳压采集稳态电流，人工值守记录数据易产生时序误差，多批次试样对比试验效率低下。系统配套工业级计算机测控软件，全中文可视化操作界面，可自定义升压速率、稳压时长（0～999s）、测试循环次数。设备自动完成升压、稳压、电流电压同步采集、电导率/电阻率自动运算，全程无需人工值守。所有测试数据实时存储、可溯源，试验结束一键导出标准化检测报表，大幅降低多配方材料对比试验的人工工作量。

不止于测试，更是安全防线

整机集成过压、过流、短路、接地、断电自动回零、故障声光报警多重防护机制。测试结束高压回路快速自动放电，杜绝残余高压触电隐患；异常工况毫秒级切断高压输出，防止试样击穿引发设备损坏。一体化集成设计，结构紧凑、重量轻，抗电磁干扰能力强，兼顾室内实验室固定测试与户外电缆现场移动检测双重场景。设备适配高压电缆、绝缘子、绝缘油、高分子薄膜、环氧树脂、橡塑绝缘件等各类试样，满足实验室基础科研、新产品研发定型、第三方质检性能检测、电力运维现场筛查等多种试验需求。
