覆盖“材料-制造-运维”全链条 介损测试系统护航电缆运行安全

有效把脉绝缘状态，全频测试技术解决电缆检测难题

随着我国电力系统向高压、超高压方向快速发展，电力电缆及附件作为电网的关键组成部分，其长期运行可靠性与绝缘状态直接相关。介质损耗角正切值（tanδ）作为反映绝缘老化、受潮及缺陷的核心敏感参数，其精准测量对于电缆寿命评估与故障预警具有决定性意义。

北京华测仪器有限公司推出一款基于锁相放大器原理的介质损耗角正切值测试仪在电缆行业检测领域正式投入使用。该系统集介电响应测试与绝缘状态诊断于一体，其频率测试范围覆盖1mHz至10kHz，能够全面分析电缆主绝缘、接头及终端在不同频率下的介电响应特性。尤其值得关注的是，设备在低频测试环节采用了快速测试方式，在确保实验室级别精度的前提下，大幅缩短了现场检测的停电时间，有效解决了传统低频测试效率低的行业痛点。

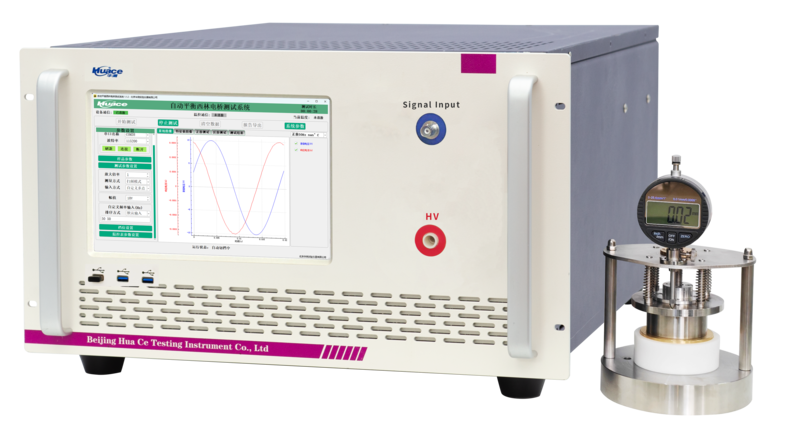

华测仪器的介质损耗角正切值测试仪

宽量程设计，满足多元检测场景

在电缆制造与现场运维中，测试对象涵盖从集中介质电容到感性负载的多元组件。该仪器凭借0至100的耗散因数（tanδ）测量范围及1×10⁻⁷的分辨率，配合2000V的测试电压与宽频扫描功能，可同时满足电力电缆及附件、互感器、套管、旁路电抗器等设备的绝缘性能评估。系统内置的工业计算机与标准USB接口，支持CSV及XML格式的数据导出，便于实验室进行趋势分析及与历史数据的纵向对比，为绝缘老化曲线的建立提供了有效的数据支撑。

配套电极系统，标准化测试流程

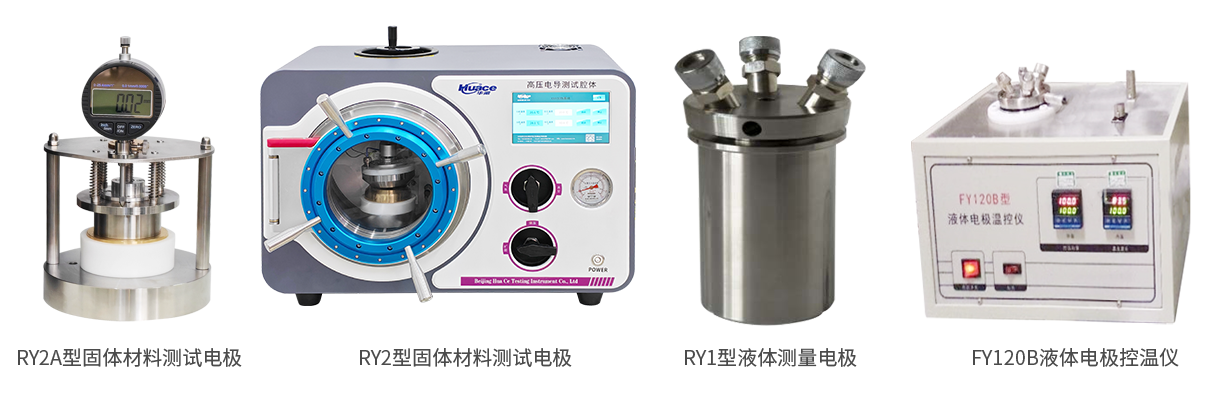

为实现对不同形态绝缘材料的有效测量，该方案同步配备的测试电极系统：

固体材料测试电极（RY2A型/RY2型）： 采用三电极式结构设计，有效消除表面漏电流影响。RY2型电极可在加压、加温及抽真空条件下运行，适配聚丙烯、交联聚乙烯等电缆常用绝缘材料的工频（50Hz）介电常数与损耗测量。

液体绝缘材料测试电极（RY1型）与控温仪（FY120B型）： 专为变压器油、电缆油等液体绝缘介质设计，符合GB/T5654标准。配合PID智能控温仪，可在室温至180℃范围内控温，确保油品介损与电阻率测量的高重复性与可比性。

校准溯源与行业标准

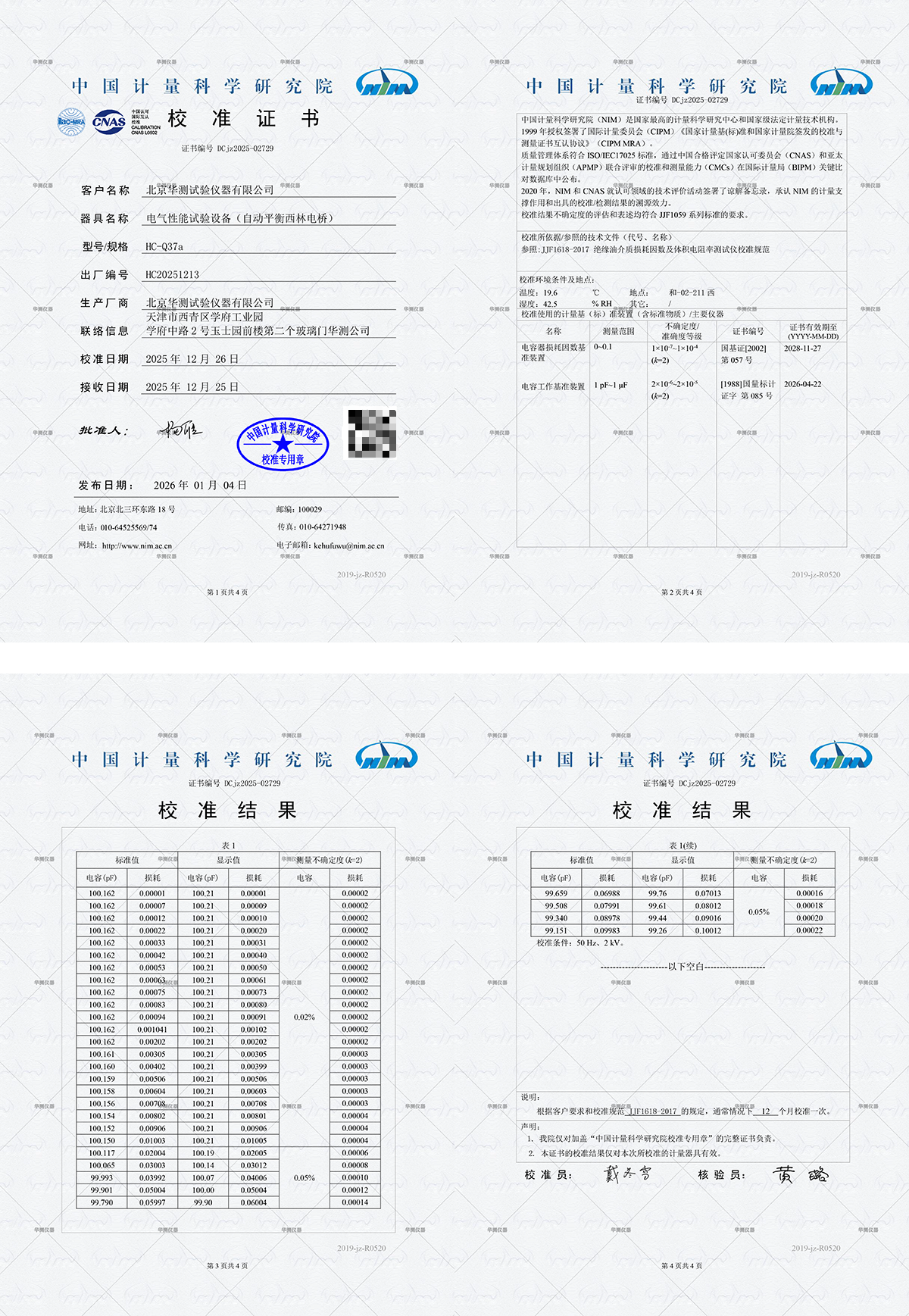

为确保检测数据的公信力，该测试系统溯源至中国计量科学研究院，电容测量不确定度达到±0.02%～±0.05%（k=2），损耗测量不确定度优于±0.00022（绝对值）。产品严格遵循GB/T5654-2007《液体绝缘材料相对电容率、介质损耗因数和直流电阻率的测量》及GB/T1693-2007《硫化橡胶介电常数和介质损耗角正切值的测定方法》，为电缆行业从原材料进厂、研发中试到出厂质检与现场预试提供了全流程的标准化检测依据。

推动行业质量管控升级

此次新型介质损耗测试仪在电缆行业的深入应用，标志着电缆制造企业及电力检测机构在绝缘材料性能评估上正从“抽样送检”向“自主高频检测”转型。通过建立企业内部有效的介损测量能力，不仅能够显著缩短新产品研发迭代周期，降低外委检测成本，还能通过对每一批次电缆及附件成品的全量检测，有效规避绝缘缺陷导致的批次性质量风险，为电网长期安全稳定运行提供坚实的技术支持。
