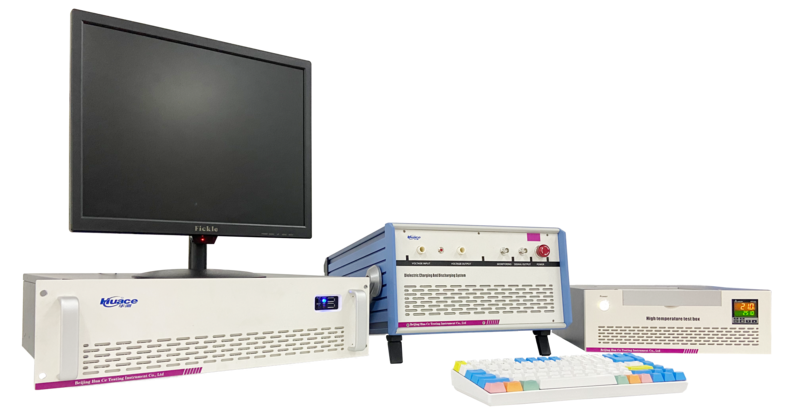

Huace-DCS10kV电介质充放电系统：有效测量储能材料放电性能

电介质材料在现代能源储存与电力电子领域中扮演着重要角色，其储能与放电性能直接影响器件效率与系统可靠性。传统的电滞回线测试方法虽广泛应用，但在评估材料实际放电能力时存在局限——测试过程中电荷释放至高压源而非真实负载，导致测得的储能密度常高于材料实际可释放能量，难以真实反映其在应用场景中的表现。

针对这一技术痛点，Huace-DCS10kV电介质充放电测试系统应运而生。该系统基于电容放电电路原理设计，通过高速MOS高压开关控制充放电过程，实现对介电材料在接近实际工况下的放电行为进行有效测量。系统首先将样品充电至设定电压，随后通过开关将存储能量释放至外部电阻负载，并实时记录电压、电流随时间变化，从而计算材料的实际可释放能量密度。

系统核心优势：

更贴合实际放电机制：模拟真实负载条件，克服传统P-E回线测试中能量评估偏高的问题。

高灵活性测试平台：支持外接高压放大器或直流电源，适用于薄膜、陶瓷等多种样品类型，并可进行变温测试（RT~250°C）。

信号控制与采集：具备任意波形生成能力，集成高带宽电流探头，支持峰值电流达100A的放电监测，数据通过示波器实时采集并直接计算储能参数。

双模式测试支持：提供欠阻尼与过阻尼两种测试模式，用户可通过选用不同负载电阻灵活调节放电速度，适应多样化的研究需求。

高可靠性与耐久性：采用耐压15kV、寿命达百万次的高压开关，动作响应快、寄生电容小，确保测试过程稳定可重复。

典型应用与数据分析示例：

以P(VDF-TrFE-CFE)三元共聚物为例，系统可清晰展示不同负载电阻下放电能量密度随时间的变化趋势。实验数据表明，负载电阻的选择显著影响放电速度与能量释放曲线，且材料的非线性介电响应与频率依赖特性在放电过程中均有体现，这为深入理解材料在高电场下的行为提供了可靠依据。

主要技术参数：

型号：Huace DSC-10KV

高压输出：3kV/5kV/10kV/15kV可选，电流0～5mA

峰值电流监测范围：0～100A（可扩展至150A）

电流探头带宽：120MHz

温度控制范围：0～200°C，稳定性±0.1°C

适用样品类型：薄膜、厚膜、陶瓷、玻璃等

扩展功能：支持与各类极化设备配合，完成多类压电与介电材料的综合测试。
