高压漏电起痕试验仪：有效评估绝缘材料耐电痕化的解决方案

HCLD-3系列高压耐漏电起痕试验仪，采用SPWM电子升压技术，电压输出0～6000V可调，精度高达±5%，升压过程平稳可控，优于传统调压器。设备支持五块试样同步测试，配备316L不锈钢电极，间距有效控制在50±0.5mm，确保测试条件一致性与重复性。配合7寸西门子触摸屏与数字流量控制系统，操作界面友好，参数调节准确，满足实验室对智能化、自动化测试设备的需求。

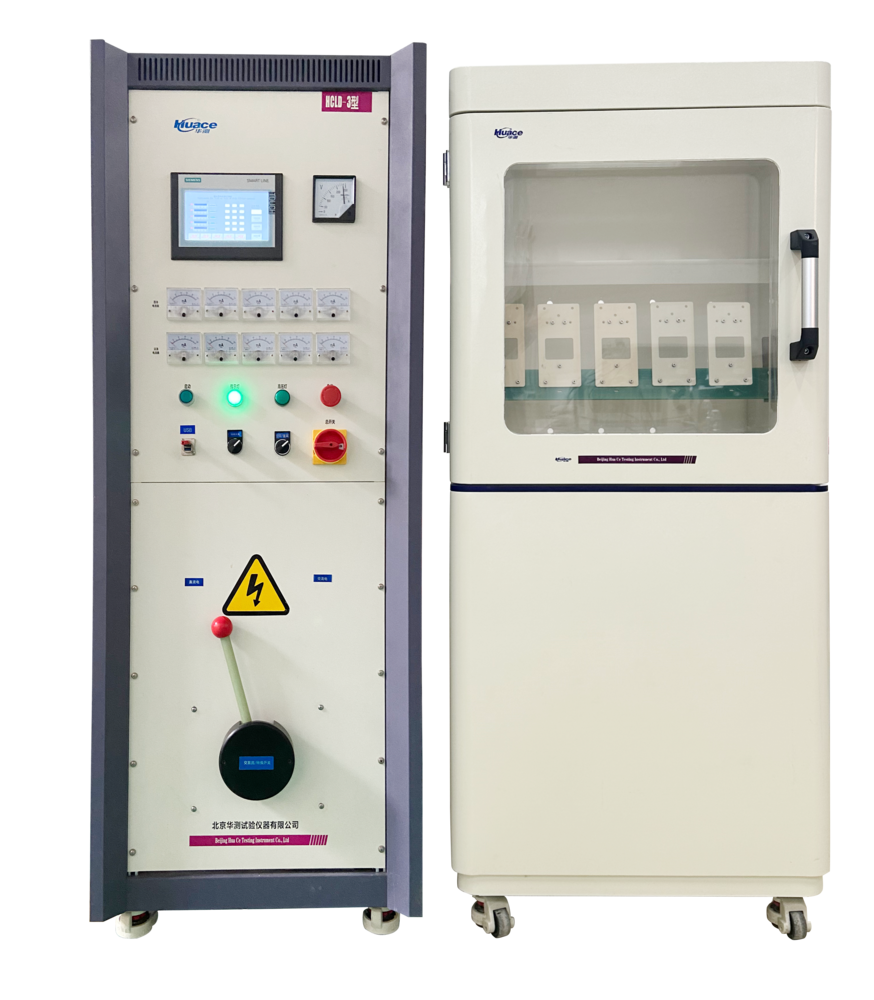

HCLD-3系列高压耐漏电起痕试验仪

技术优势，确保测试有效安全

HCLD-3系列试验仪采用西门子PLC作为主控制系统，配合电压、电流传感器、高压真空断路开关及高压交直流变压器，构建了稳定、有效的测试平台。设备严格遵循GB/T6553-2003及IEC60587-2007标准，能够模拟工频条件下液体污染与倾斜试样环境，通过恒定漏电起痕电压法或逐级升压法，评估电气绝缘材料的耐漏电起痕性能。

01 TVS瞬间抑制防护技术

华测仪器研发的TVS瞬间抑制防护技术，能够有效抑制高压瞬变对控制系统的冲击，确保设备在极端条件下的稳定运行，为控制系统提供防护。

02 双系统互锁技术及隔离屏蔽技术

作为采用双系统互锁技术的高压耐漏电起痕试验仪，HCLD-3系列不仅配备过压、过流保护系统，而且具备双系统互锁机制。当元器件出现异常或单一系统发生故障时，系统将瞬间切断高压，杜绝二次损坏，同时隔离屏蔽技术进一步增强了抗干扰能力，保障测试数据的准确性。

03 低通滤波电流监测技术

高电压放电过程中会产生大量高频杂波，传统传感器难以有效处理，导致检测结果偏差。华测仪器专门采用了低通滤波电流采集传感器，能够滤除高频干扰，有效捕捉真实电流信号。配合自主研发的保护模块，在确保采集精度的同时，有效防止击穿瞬间的大信号对采集元件的损伤。

04 SPWM电子升压技术

采用SPWM电子升压技术，升压过程平稳、精度高，电压0～6000V±5%可调，满足不同材料的测试需求。相较于传统调压器，SPWM技术不仅响应更快，且便于维护，综合性能显著提升。

智能化操作，提升测试效率

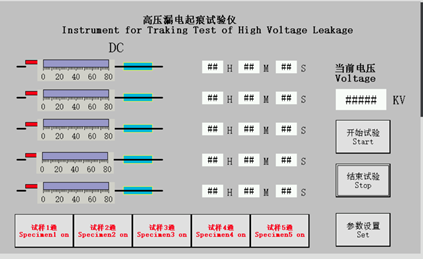

设备标配7寸西门子触摸屏，真彩色液晶显示，人机界面友好。数字化的流量控制系统可有效调节污染液流速（0～1.2ml/min可调），全自动调节试验电压，实现一键式操作。测试过程中，系统实时监测电流，当电流达到或超过60mA并持续2s时，自动判定终点并切断电路；也可根据漏电痕迹达到距离下电极25mm处进行判定。测试结束后，设备自动生成报告，支持数据存储与打印，方便用户追溯与分析。

五工位同步测试，满足批量需求

HCLD-3系列支持5块试样同时进行测试，电极采用0.5mm厚的316L不锈钢，严格按照标准尺寸制作，上下电极间距为50±0.5mm，确保测试条件的一致性。配合高压继电器、高压电阻等优质元件整机性能稳定可靠。

广泛应用，助力材料研发

无论是电力绝缘材料、航空航天部件，还是新能源电池组件，HCLD-3系列高压耐漏电起痕试验仪都能提供有效的测试数据，帮助研发人员优化材料配方，提升产品可靠性。其严谨的测试流程、智能化的操作体验以及多重安全保护，使其成为科研院所、质检机构及生产企业重要的测试设备。
