有效捕获fA级泄漏电流：高压直流电导测试系统赋能绝缘材料性能评价

在高压电力系统与材料研发中，绝缘材料的电导特性与极化行为直接决定设备的安全性与寿命。如何有效、稳定地捕获pA级甚至fA级的微弱泄漏电流，并消除环境干扰，成为绝缘性能检测的重要挑战。高压直流电导测试系统应运而生，它以精度高、稳定性高、高智能化的技术方案，为电力行业、材料科研、质检机构及高校研究提供了一站式直流电导率与电阻率测试平台。

高压直流电导率测试装置

一、系统概述：专业设计，面向多场景检测

本系统严格遵循电力行业标准DL/T848.1-2004《高压试验装置通用技术条件》设计研发，适用于各类绝缘介质、高分子材料、电力电缆、绝缘子、绝缘油等试样的直流电导率、绝缘电阻率及泄漏电流测试。通过施加连续可调的高压直流电场，采集介质内部产生的微弱极化电流，系统能够有效表征绝缘材料在高压直流电场下的极化特性与绝缘性能优劣，是判断材料老化、受潮、内部缺陷的核心检测设备。

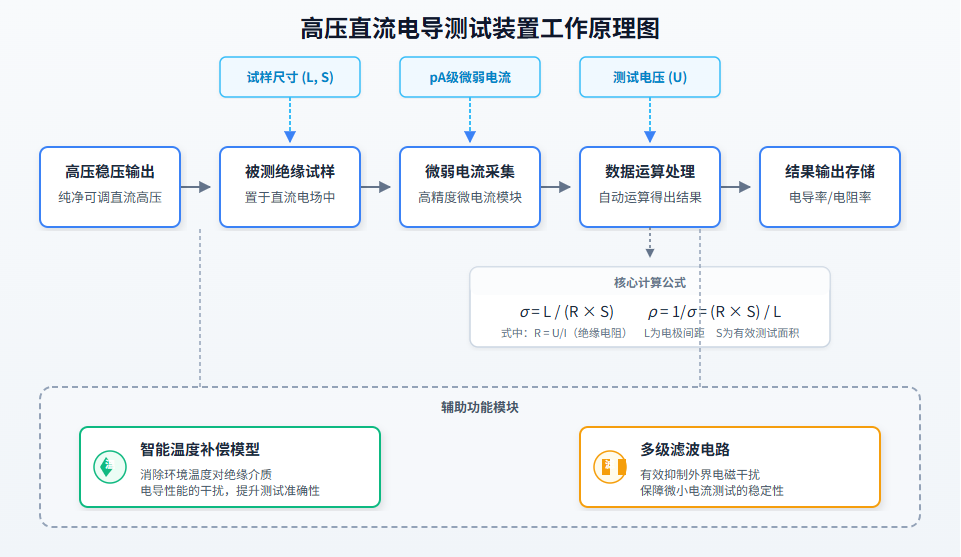

二、工作原理：欧姆定律为基，智能算法为翼

系统基于欧姆定律与介质电导特性原理构建。对被测绝缘试样施加纯净、稳定的高压直流电压后，绝缘介质在电场作用下产生微弱泄漏电流。微电流采集模块可捕捉pA级甚至fA级电流信号，结合实时采集的测试电压与用户输入的试样尺寸（电极间距、有效面积），自动运算得出直流电导率σ与体积电阻率ρ。

核心计算公式：

电导率 σ = L / (R × S)

电阻率 ρ = 1 / σ = R × S / L

式中，R为试样绝缘电阻，L为电极间距，S为有效测试面积。

设备内置智能温度补偿模型，可有效消除环境温度对绝缘介质电导性能的干扰，大幅提升高低温环境下的测试准确性。同时搭载多级滤波电路，抑制外界电磁干扰，确保微小电流测试的稳定性。

三、整体结构：模块化设计，各司其职

1. 高压直流发生模块

采用大功率IGBT器件与高频倍压整流技术，集成闭环电压反馈控制系统，实现高压直流平稳输出。支持正负极性切换，具备零压启动、无级调压功能，升压平缓无冲击，电压稳定度高达≤±0.01%，纹波系数≤0.5%。

2. 信号采集模块

搭载fA级微弱泄漏电流检测单元，支持多档量程自动切换，响应快、精度高。可有效捕捉绝缘介质在高压下的微小电导电流变化，杜绝信号失真与数据漂移，电流测试范围覆盖10fA～20mA，精度≤±1.0%FS。

3. 主控与数据处理模块

以工业级单片机为核心，内置专用电导算法与温度补偿程序，实时采集电压、电流、温度数据，自动计算电导率、电阻率参数。支持数据实时显示、存储、溯源，可一键生成测试报表。

4. 人机交互模块

配备全中文操作界面的商用计算机系统，参数设置、数据查看、状态监控一目了然。支持按键手动操作，可自定义测试时长、升压速率、稳压时间（0～999s可调），操作简便。

5. 智能安全保护模块

集成过压、过流、短路、接地、断电回零及故障报警等多重保护功能。测试过程中异常情况瞬间响应，自动断电、降压、报警，杜绝高压击穿、设备损坏及人员触电风险，保障测试全程安全可控。

四、核心优势：六大亮点，实力彰显

五、技术指标一览
