铁电、压电、介电，三种测试的本质差异与选型逻辑

在功能材料研究与器件开发中，“铁电”“压电”“介电”三个概念常被并提，但三者物理机制不同，对应的测试目标、参数体系和仪器要求也存在显著差异。作为材料表征的关键环节，有效理解这些区别，是合理选择测试设备的前提。

本文将从物理本质、测试参数、典型应用场景及仪器选型要点四个维度，系统解析三类材料的测试需求差异，帮助科研人员匹配仪器方案。

一、物理机制：

这意味着：

测试铁电材料，须能测电滞回线；

测试压电材料，需关注机电耦合性能；

测试介电材料，需测量介电常数和损耗，常通过温谱/频谱实现。

二、参数对比

• 介电测试

• 主要参数：介电常数（εr）、介电损耗（tanδ）

• 典型波形：小信号正弦交流

• 电压幅度：10 mV ~ 2 Vrms

• 频率范围：10 Hz ~ 10 MHz（视 LCR 表而定）

• 压电材料测试

• 主要参数：压电常数 d₃₃

• 典型波形/测试方法：准静态力、激光干涉法（注：原文列在此处，实为测试手段，非电信号波形）

• 电压幅度：视测试方法而定

• 频率范围：30 Hz ~ 140 Hz

• 铁电材料测试

• 主要参数：剩余极化（P）、矫顽场（E_c）、疲劳特性、保持力等

• 典型波形：大信号双极性三角波 / 方波 / 正弦波等

• 电压幅度：高压源（可选）

• 频率范围：1 mHz ~ 1 MHz

三、仪器选型

• 介电测试

• 设备：宽频阻抗分析仪、LCR表

• 特点：小信号、高频率、注重相位精度

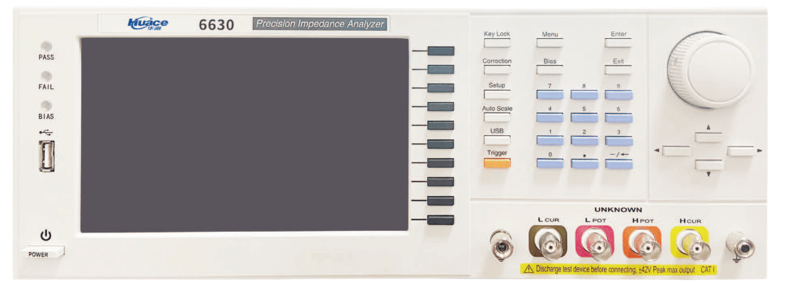

宽频阻抗分析仪

• 压电测试

• 设备：准静态压电系数测试仪

• 特点：侧重力-电转换效率，不涉及极化反转

• 注意：若需研究压电材料的铁电起源（PZT），需铁电分析仪

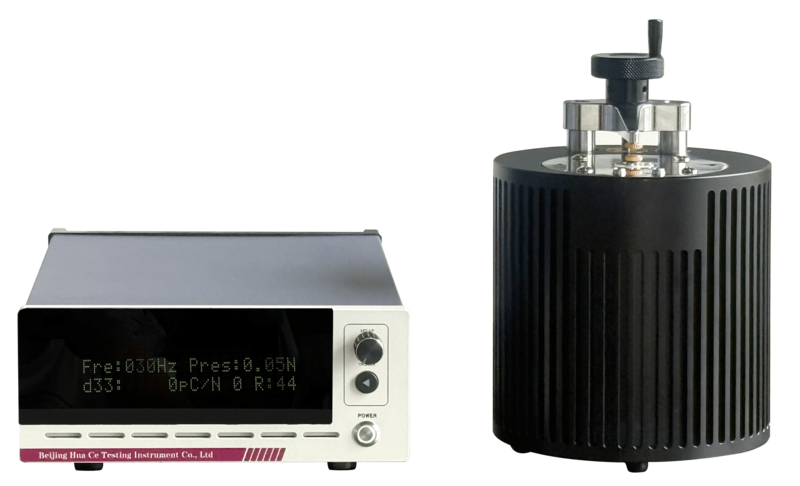

常温压电测试系统

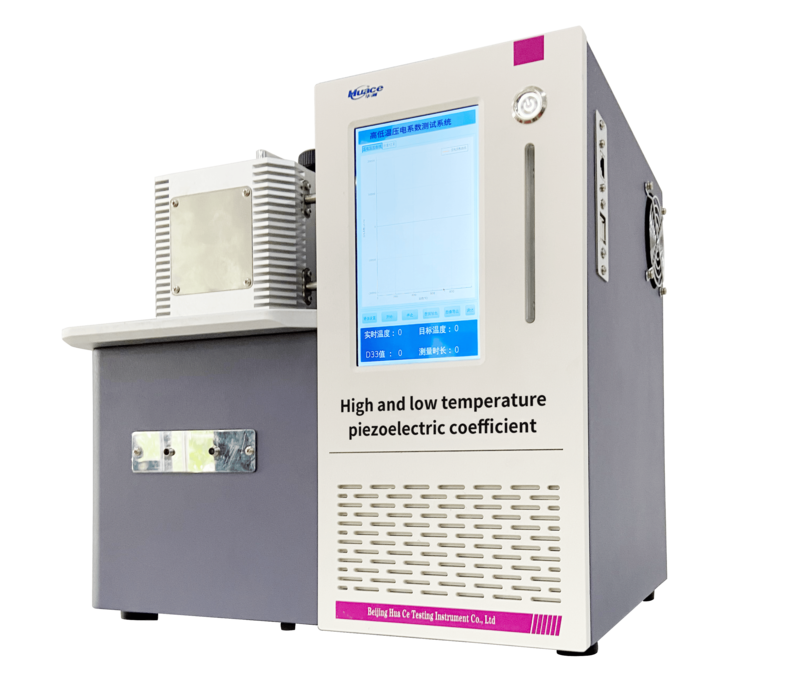

高低温压电测试系统

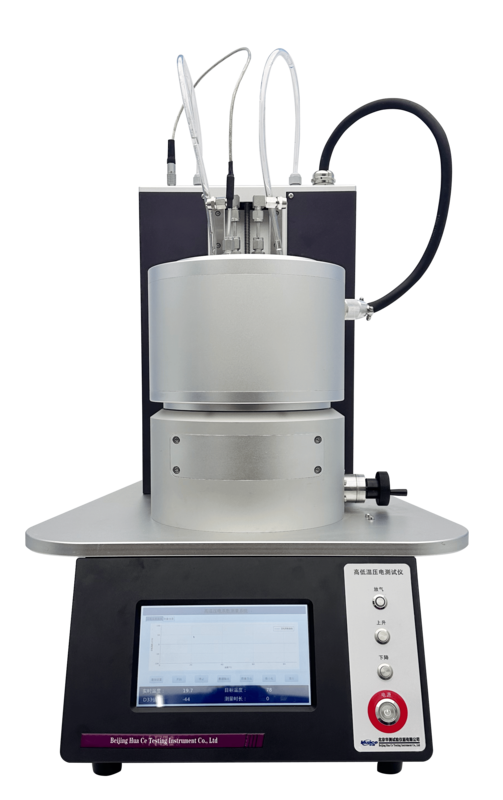

高温压电测试系统

• 铁电测试

• 设备：铁电分析仪

• 特点：支持电滞回线、疲劳、保持力、脉冲、击穿、IV、CV、漏电流、印记、电致应变等测试

• 扩展需求：低温/高温联用、与探针台集成、薄膜样品适配夹具等

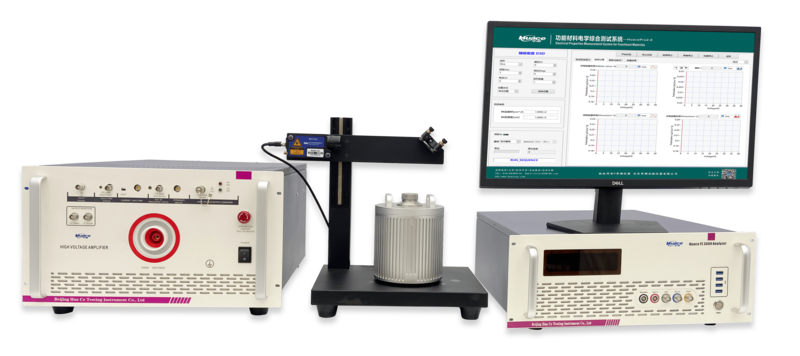

铁电测试系统

四、选型建议

① 测量陶瓷/聚合物的介电常数与损耗

• 测试方案：宽频阻抗分析仪 + 高温夹具

② 表征PZT陶瓷的d₃₃压电系数

• 测试方案：准静态d₃₃压电系数测试仪

③ 研究HfO₂薄膜的铁电极化翻转行为

• 测试方案：铁电分析仪 + 高压放大器 + 薄膜测试夹具

④ 开发FeRAM存储器，块体材料

• 测试方案：铁电分析仪 + 高压放大器 + 块体测试夹具

⑤ 同时研究材料的介电、压电、铁电性能

• 测试方案：选择多功能集成平台

铁电、压电和介电材料的测试需求源自其不同的物理机制和应用场景。介电测试关注极化响应与损耗，压电测试着重机电转换效率，铁电测试则强调非线性极化和畴翻转特性。仪器选型需基于：

1.材料特性本质（线性/非线性、有源/无源）

2.关键参数范围（电压、频率、精度要求）

3.应用场景需求（研发/质检、薄膜/块体）

4.测试环境条件（温度、气氛、样品尺寸）

正确的测试方法和仪器选择，不仅能准确表征材料性能，还能为材料优化和器件设计提供关键指导。华测仪器将持续深耕这一领域，为科研与产业提供可靠的电学表征解决方案。
