HC-Q37A型自动平衡西林电桥：介电常数与介质损耗测试解决方案

在电力设备、绝缘材料及高压器件的研发、质检与运维过程中，介电常数与介质损耗因数的有效测量至关重要。HC-Q37A型自动平衡西林电桥（介电常数及损耗测试仪）凭借其出色的测量精度、灵活的测试模式与全面的系统集成，成为绝缘性能分析与状态评估的工具。

性能优秀，有效可靠

HC-Q37A基于锁相放大器原理设计，可实现对容性与感性负载的有效分析，尤其适用于并联电抗器等复杂负载测试。其电容测量精度达0.02%，介质损耗分辨率高达1×10⁻⁶，已通过中国计量科学研究院（NIM） 校准（证书编号：DCjz2025-02729）。仪器支持1mHz~10kHz宽频测试，低频段可启用快速测试模式，在保持数据准确性的同时，显著提升测试效率，减少停电时间与实验室等待时间。

操作灵活，智能高效

仪器提供手动与自动两种测试模式。手动模式响应迅速，适用于快速检测；自动模式支持用户通过外接计算机编写测试序列，实现全自动化测试流程。内置工业计算机配备12英寸触摸屏，所有参数同屏显示，操作直观便捷。测试结果可保存为XML或CSV格式，便于数据追溯、报告生成与系统对接。

功能全面，分析深入

HC-Q37A集成丰富的软件功能，包括：

• 序列测试：用户可预设测试条件、记录多项参数，系统按步骤引导完成实验。

• 数据对比：支持限值判断、趋势分析、多样本对比等功能，辅助绝缘状态评估。

• 信号分析：内置图谱分析、数字示波与数据记录工具，适用于研发阶段的样品测试与型式试验。

• 报告输出：一键生成测试报告，支持打印与数据导出，满足各类文档管理需求。

配套完整，适用广泛

系统可搭配多种专用电极，形成完整测量方案：

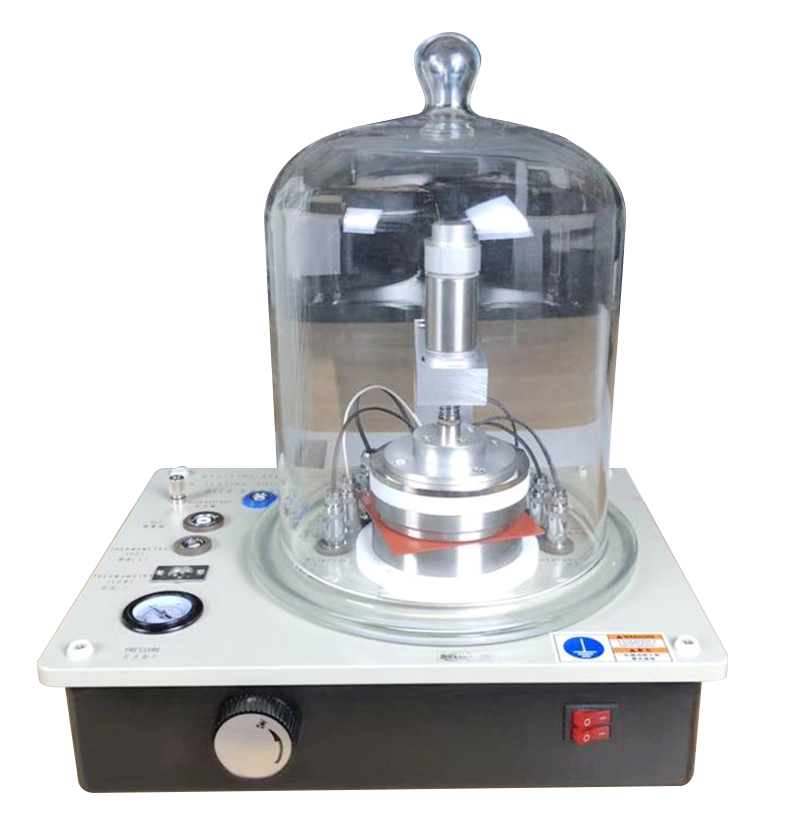

• RY2A/RY2型固体测试电极：适用于各类固体绝缘材料，最高电压2000V，支持温控与真空环境测试。





• RY1型液体测量电极：专为绝缘油等液体介质设计，可精准测量介损、介电常数与直流电阻率。

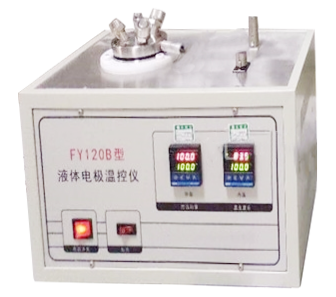

• FY120B液体电极控温仪：采用智能PID控温，温控快速平稳，满足标准温升试验要求。
