用冷热台构建高低温电学性能测试平台：介电温谱与绝缘电阻一体化解决方案

在高低温环境下对材料的电学性能进行有效表征，是功能陶瓷、高分子材料、半导体及新能源材料等领域研发与质量控制中的重要环节。基于高低温冷热台构建的测试系统，以其温度范围宽、控温有效、功能可扩展等特点，成为实现多参数电学测试的平台。本文将介绍基于冷热台的高低温介电温谱测试系统与高低温绝缘电阻测试系统，展现其在材料电学性能综合评价中的应用优势。

一、系统构成与核心设计理念

两类系统均以高低温冷热台为核心温控部件，搭配相应的电学测量仪表与专用电极，构成完整的测试平台：

温度控制单元：采用直流电极加热与水冷循环技术，温度范围覆盖-185℃～650℃，支持编程升降温、恒温保持及循环温度测试，控温精度可达±0.25℃。

信号测量单元：介电测试系统通常搭配阻抗分析仪，实现宽频带（20Hz~30MHz）下的电容、损耗、介电常数等参数测量；绝缘电阻测试系统则连接高阻计或源表，支持高阻、电阻率、TSDC（热激励去极化电流）等测试。

结构设计优化：系统采用三电极结构、内部屏蔽与短导线连接，减少杂散电容与电磁干扰；部分型号支持气氛控制，可在真空或保护气体环境中测试，避免样品氧化或结霜。

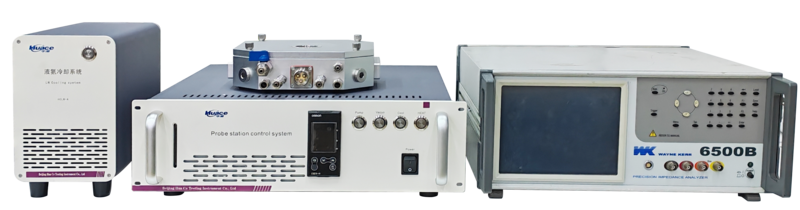

二、高低温介电温谱测试系统

主要功能：

介电常数与损耗随温度、频率变化的全谱分析

介电弛豫行为研究、Cole-Cole图谱绘制

压电材料参数测试（如机电耦合系数Kp）

材料击穿特性评估

技术亮点：

直流加热抗干扰：避免交流加热引入的工频噪声。

真实温度测量：支持参比样品温度校准，提升数据可靠性。

软件集成化操作：支持多品牌阻抗分析仪兼容，实现一键测试、数据导出与图谱生成。

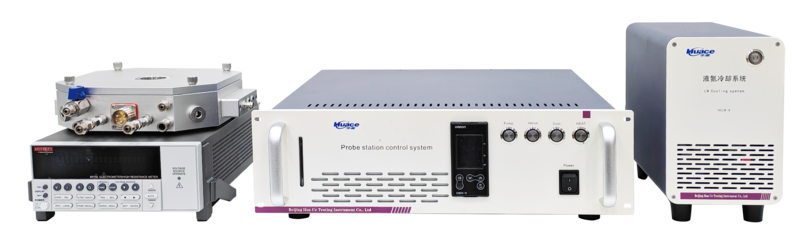

三、高低温绝缘电阻测试系统

主要功能：

高低温下绝缘电阻、电阻率测量

热激励去极化电流（TSDC）分析

等温极化、电导率时域测试

可扩展四探针法电阻测量

技术亮点：

多仪表兼容：支持高阻计、源表、电化学工作站等多种设备接入。

气氛可控设计：腔内可通入保护气体，适用于敏感材料测试。

探针台结构优化：杠杆式探针支架提升接触稳定性与定位精度。

四、一体化测试优势

将两类系统结合使用，可在同一温度平台上实现材料介电性能与绝缘性能的同步或顺序测试，具备以下优势：

数据可比性强：样品、温度条件、环境状态一致，测试结果具有关联性与说服力。

平台扩展灵活：通过更换电极或连接不同仪表，可延伸至热电、铁电、导电阻抗等测试。

研发效率提升：无需重复装样与温度循环，缩短测试周期，支持多参数综合评价。

五、典型应用领域

电子陶瓷：MLCC、压电陶瓷、微波介质材料

高分子材料：绝缘薄膜、功能性聚合物

新能源材料：固态电解质、锂电隔膜

半导体与涂层：封装材料、导热绝缘涂层

六、结语

基于冷热台构建的高低温电学测试系统，通过模块化设计、有效温控与抗干扰技术，实现了从介电谱到绝缘电阻的多功能集成测试。该方案不仅提升了测试数据的准确性与可靠性，也为材料在复杂温度环境下的性能评估提供了高效、灵活的工具支撑，适用于科研、教学与产业研发等多个场景。
