智能化TSDC测试平台：加速半导体封装材料研发与HTRB失效分析

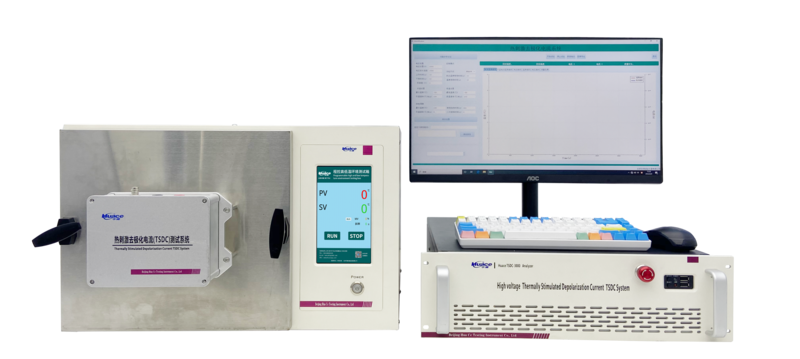

随着半导体器件向高功率、高集成度方向发展，环氧塑封料（EMC）作为后道封装的关键材料，其电学性能和可靠性对整个器件的稳定性起着决定性作用。特别是在高温反向偏压（HTRB）测试中，EMC的极化行为和电荷弛豫特性直接影响功率器件（如IGBT、MOSFET）的长期可靠性。为此，华测仪器推出半导体封装材料高压TSDC热刺激测试系统，为材料研发与器件封装提供高效、有效的电性能表征手段。

一、研究背景与技术价值

环氧塑封料是目前微电子封装中应用广泛的结构材料，超过95%的微电子器件采用环氧塑封结构。它不仅为芯片提供机械支撑和环境防护，还承担着电绝缘和抗干扰的功能。研究表明，EMC在高温高压条件下易发生极化和电荷迁移，进而影响器件内部电场分布，干扰MOSFET反转层的形成，从而引发HTRB失效。

热刺激去极化电流（TSDC）技术正是针对这一问题的有效分析工具。通过在高温下对材料施加高压电场使其极化，随后快速冷却固定电荷状态，再通过线性升温释放陷阱电荷，记录去极化电流随温度变化的过程，从而获得材料的弛豫时间、活化能、电荷量等关键参数。

二、产品原理与技术特点

TSDC测试不仅能够揭示材料在极化过程中电荷的存储与释放行为，还能通过弛豫时间分析进一步解释EMC在HTRB测试中的失效机制。系统基于以下理论模型进行分析：

通过对去极化电流的有效测量，研究人员可以获得材料的陷阱能级、弛豫行为及其与HTRB性能的关联。

三、产品优势

1. 有效性测量，抗干扰能力强

系统配备华测自主研发的抗干扰模块，支持10fA～20mA宽范围电流测量，有效消除电网谐波对弱信号采集的影响，适用于超高阻、微弱信号的测试。

2. 自动平均值功能与三轴屏蔽设计

具备自动平均值处理功能，可自动排除充电电流过渡响应或接触不稳定带来的误差。输入端口采用大口径三轴连接器，内层接GUARD，外层接GROUND，兼顾抗干扰与高压安全。

3. 强大软件支持，兼容主流仪器

基于LabVIEW开发的Huacepro测试平台，界面友好，功能强大，支持数据断电保存与图像恢复。兼容Keithley、Keysight、同惠等多款主流电流测试仪器，适应多种测试需求。

4. 控温与宽温区测试

温度范围为-185℃～600℃，控温精度达±0.25℃，支持10℃/min可调升温速率。采用直流电极加热与液氮制冷方式，确保温度场均匀稳定。

5. 高压测试能力

系统支持最大10kV测试电压，可模拟困难工作条件下的材料行为，满足高压封装材料的研发需求。

四、应用场景广泛，助力产业升级

TSDC测试系统广泛应用于以下领域：

材料研发与性能评估：如介电材料、绝缘材料、半导体材料的研究；

封装工艺优化与可靠性测试：帮助企业在封装材料选型与工艺改进中做出数据驱动的决策；

电力电子器件研发：支持IGBT、MOSFET等功率器件的国产化进程；

储能材料与环保监测：拓展至新能源与环保领域的前沿研究。
