高电压、宽频响、高精度：解锁恶劣条件下介电性能的测试利器

在材料科学与电气绝缘领域，介电性能、介质损耗与漏电流的有效测量是评估材料可靠性与功能特性的关键。为满足科研与工业界对高电压、宽频响、高精度测试的日益增长需求，北京华测试验仪器有限公司推出高电场介电、损耗、漏电流测试系统，助力用户在复杂环境下获得真实、可重复的测试数据。

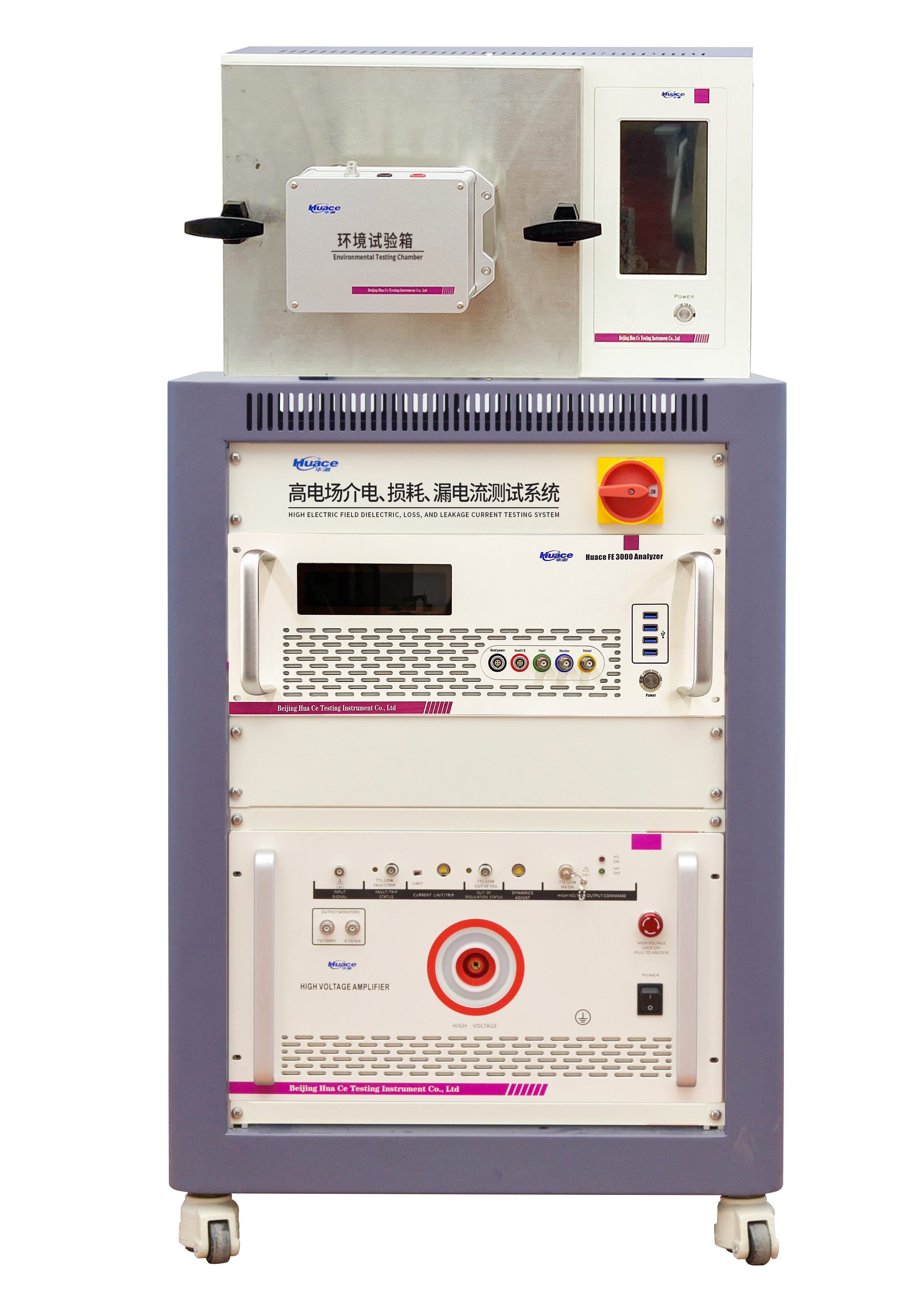

高电场介电、损耗、漏电流测试系统

系统概述：全集成、精度高、高适应性

本系统是一套从低频到高频、从信号生成到数据采集的全流程一体化测试平台。系统由工控机统一控制，通过单片机与FPGA协同工作，生成测量波形。FPGA输出两路信号：一路经高压放大器放大后施加于被测样品，另一路作为锁相放大器的参考信号，确保相位同步与信号纯净。样品响应信号经采集后回传至FPGA与单片机，最终由工控机进行数据解析与处理。

该系统采用ACDFR（介电频率响应）技术，具备优秀的抗干扰能力，可在高电场、高噪声环境下稳定运行，确保数据的准确性与可重复性。用户可在不同温度、频率条件下，实时测量材料的介电常数与介质损耗因数，评估材料的介电响应行为。

优势：锁相放大，灵活波形输出

内置参考信号源：由数字锁相放大器提供内部参考模式，直接获取参考信号的幅度与相位信息，测量精度更高，避免算法引入的噪声干扰。

抗干扰能力强：系统采用全数字锁相放大技术，不受外界环境波动影响，适用于高干扰测试场景。

任意波形激励：支持用户自定义输出任意电压波形，满足不同材料、不同测试条件下的多样化需求。

主要技术指标

测量主机

频率范围：1 mHz ~ 10 kHz

输出电压：0 ~ 500 V

电压上升速率：150 V/μs

电流测量范围：2×10⁻¹³ ~ 2×10⁻³ A（交流峰值）

绝缘阻抗范围：5000 ~ 10¹⁵ Ω

测量误差：≤1%

过流保护：交流峰值达40 mA时自动触发（5ms响应）

铁电主机

高压功率放大器

输出电压：0 ~ ±20 kV（DC或AC峰值）

输出电流：0 ~ ±20 mA（DC），峰值可达±60 mA（AC）

输入阻抗：25 kΩ

直流电压增益：2000 V/V

频率响应：大信号2 kHz，小信号10 kHz

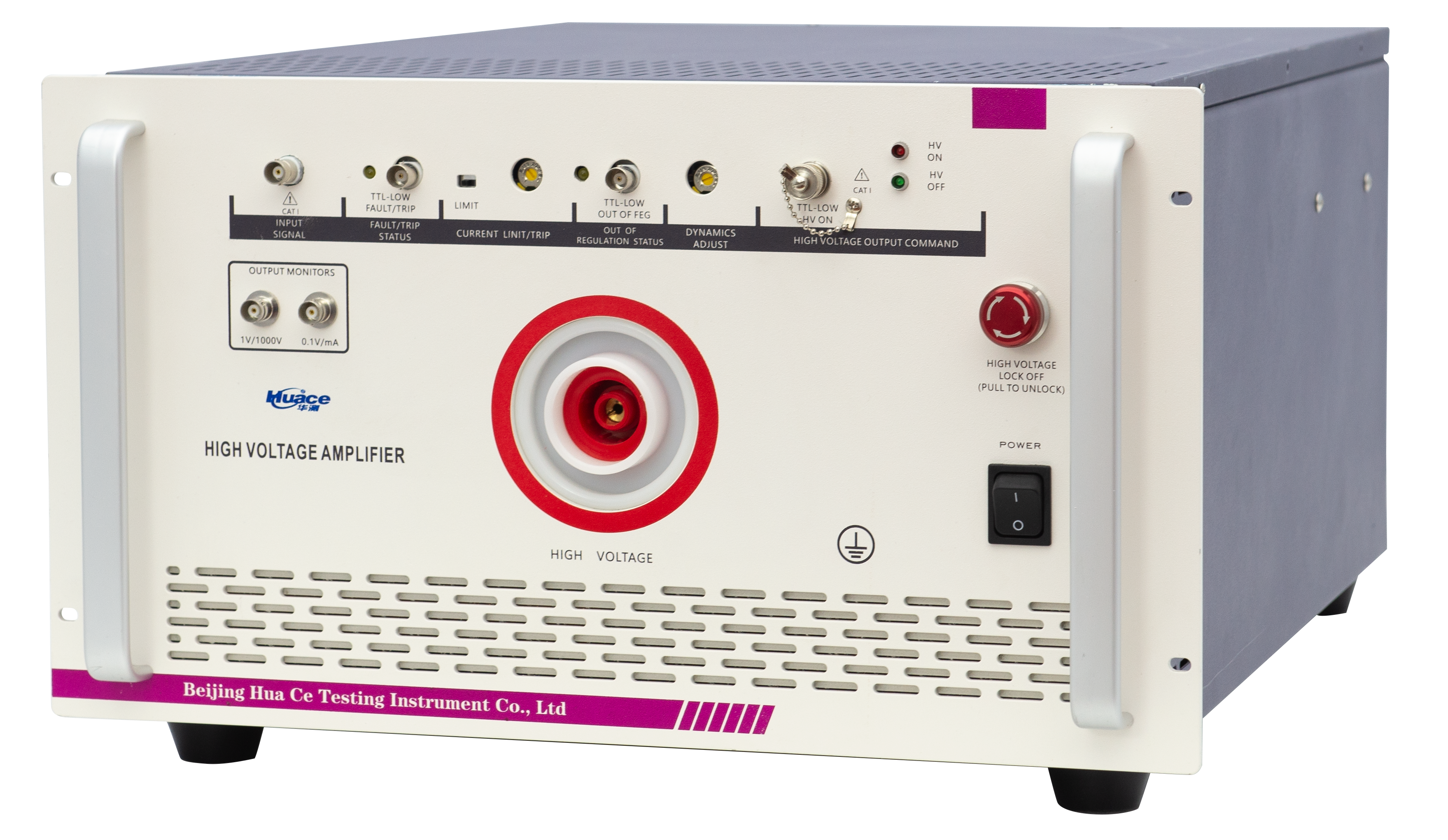

高压功率放大器

环境试验箱

温度范围：-80℃ ~ 230℃

制冷方式：液氮程控

测量方式：三电极法 / 异形件夹取

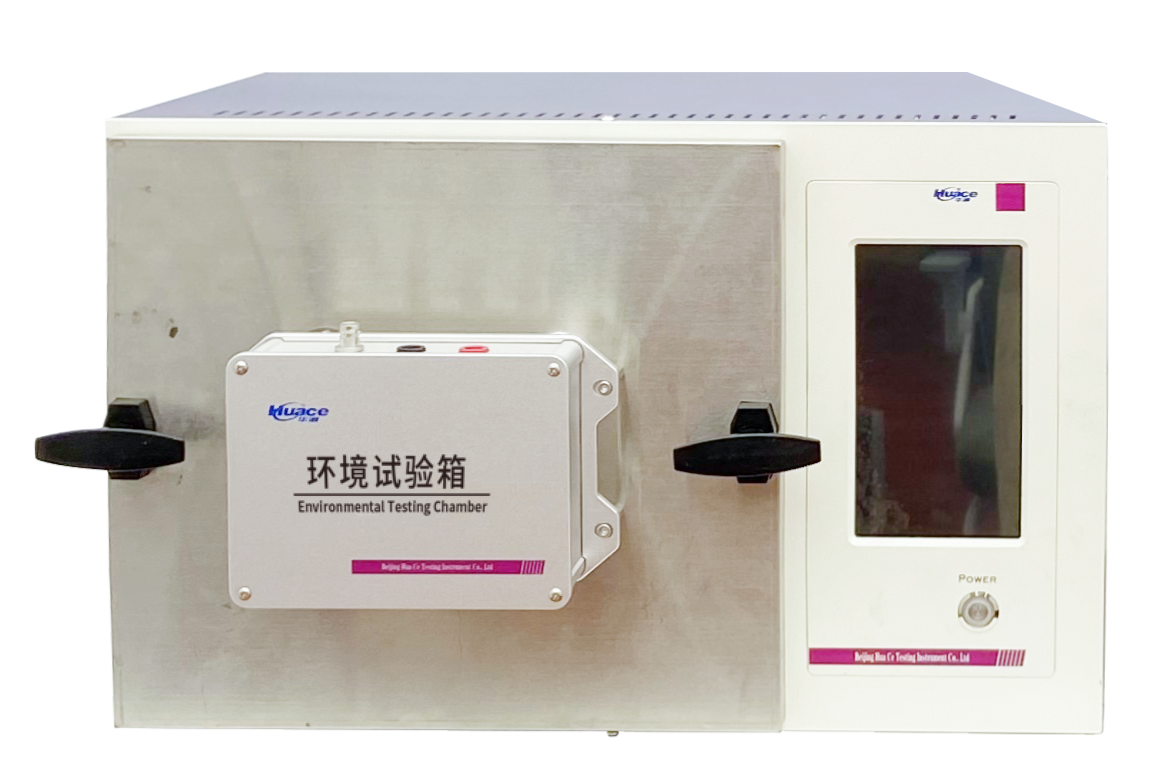

环境试验箱

强大软件平台：HuacePro

系统搭载HuacePro测试软件，基于LabVIEW开发，界面友好、操作便捷。软件支持：

多温度、多频率下的介电性能测试；

图像与数据自动保存与恢复；

断电保护功能，确保测试数据不丢失；

兼容XP、Win7、Win10等多种操作系统。
