从毫赫兹到千伏：一款覆盖宽频高压的绝缘材料综合测试平台

有效测量绝缘材料在宽频高压下的电性能

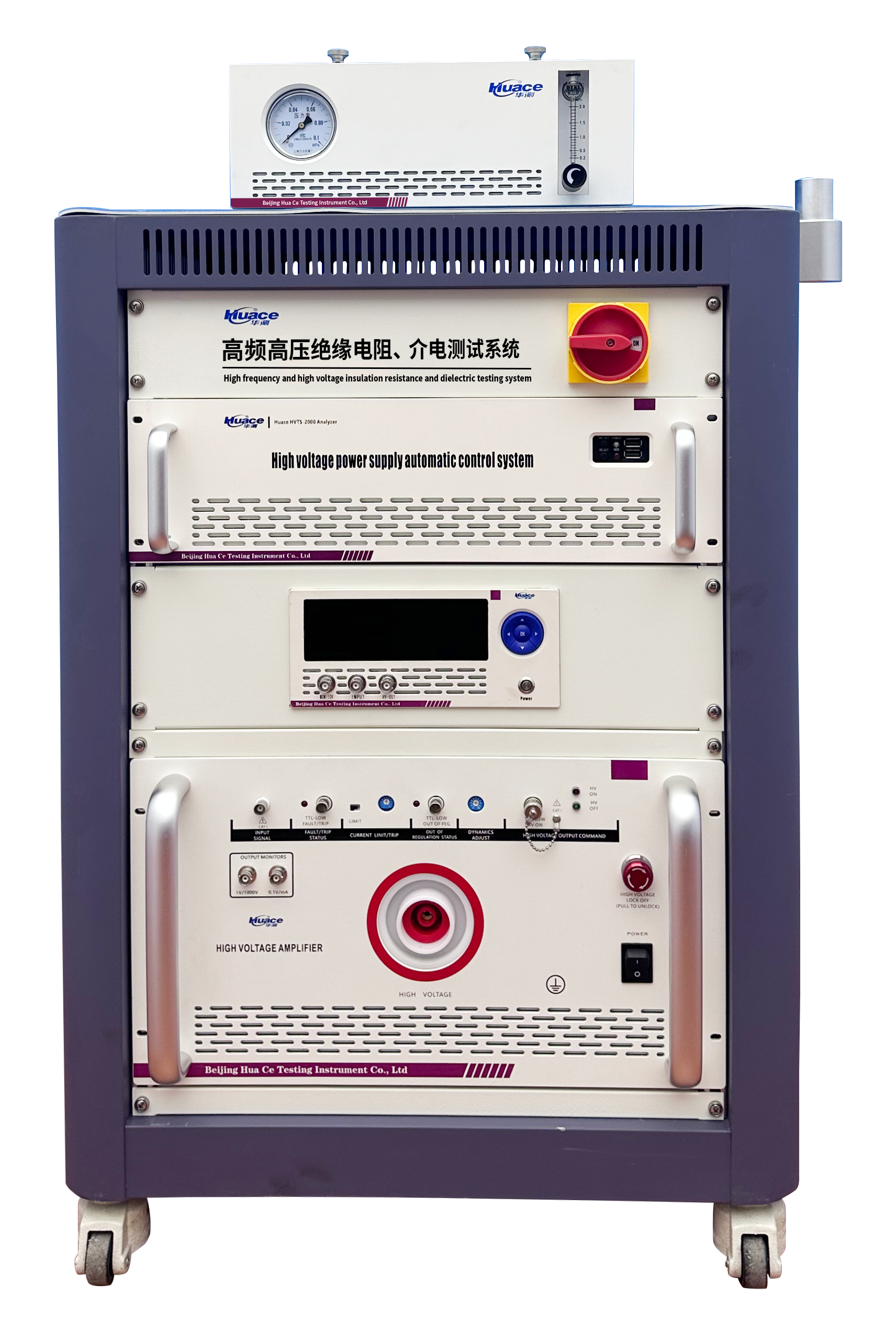

在高压电力设备、航空航天、新能源汽车及电子元器件等领域，绝缘材料的电性能直接关系到系统的安全性与可靠性。为此，华测仪器推出高频高压绝缘电阻、介电测试系统，专为固体绝缘材料与绝缘油在复杂电应力条件下的电导率、介损、绝缘电阻等关键参数提供测试解决方案。

系统概述

本系统基于交流电路理论与相量分析方法，通过向被测对象施加可控频率与幅值的交流或直流电压，有效测量由此产生的电流响应，进而计算出阻抗的实部（电阻 R）与虚部（电抗 X），以复数形式 Z=R+jXZ=R+jX 完整呈现被测对象的电特性。

系统内置高压功率放大器与电压、电流采集模块，支持宽频（1mHz～1kHz）、高压（0～500V AC/DC） 条件下的绝缘性能测试，能够实现对微小泄漏电流（低至 2×10⁻¹³）的稳定测量，满足从科研机构到工业生产的多场景测试需求。

技术优势

1. 温度补偿模型，测试更灵活

系统内置智能数据模型，可有效补偿温度对测试结果的影响，允许在任意温度下进行测试，无需严格控制环境温度，显著提升测试效率与数据可比性。

2. 宽频高压输出，覆盖多元应用

交流测试频率范围：1mHz ～ 1kHz

输出电压范围：0～500V（AC/DC）

电压上升速率：150V/μs，适应快速响应测试需求

绝缘阻抗测试范围：5000 ～ 10⁻¹⁵Ω

3. 电流测量，确保数据可靠

系统有效测量电流范围覆盖 2×10^−13～ 2×10^−3 A（交流峰值），电流测量误差 ≤ 1%，即使在微弱信号下也能保持采集精度。

4. 自动与手动量程可选，操作灵活

测试流程支持自动量程与手动量程两种模式，用户可根据样品特性灵活选择，兼顾操作便捷性与测试精度。

5. 完备的保护与校正机制

系统具备过流保护功能（交流峰值达40mA时，5ms内启动保护），并支持现场校正，确保设备在长期使用中的稳定性和测试一致性。

工作原理简述

系统由工控机统一控制，FPGA信号源生成设定频率与幅值的电压信号，经高压功率放大器放大后施加于被测样品两端。电压采集模块与电流采集模块同步获取实际电压与电流响应数据，通过阻抗分析算法实时计算电阻、电抗、电导率、介损等关键参数，输出结果直观、可追溯。

典型应用场景

固体绝缘材料的电导率与介电特性分析

绝缘油的电导率与介质损耗测试

高压元器件在直流电压下的绝缘电阻评估

电路与材料在不同频率下的阻抗特性研究

航空航天、电网、新能源汽车等领域的绝缘可靠性验证

产品规格一览
